Communicatie

Klopt het dat je maar 1 kabel per universe kan gebruiken? > Dus voor 2 universe aan te sturen je 2 kabels nodig hebt?

Dat klopt inderdaad als je gebruik maakt van DMX over de 5-pin XLR. Bij netwerverbindingen kunnen er meer over 1 netwerkaansluitng.

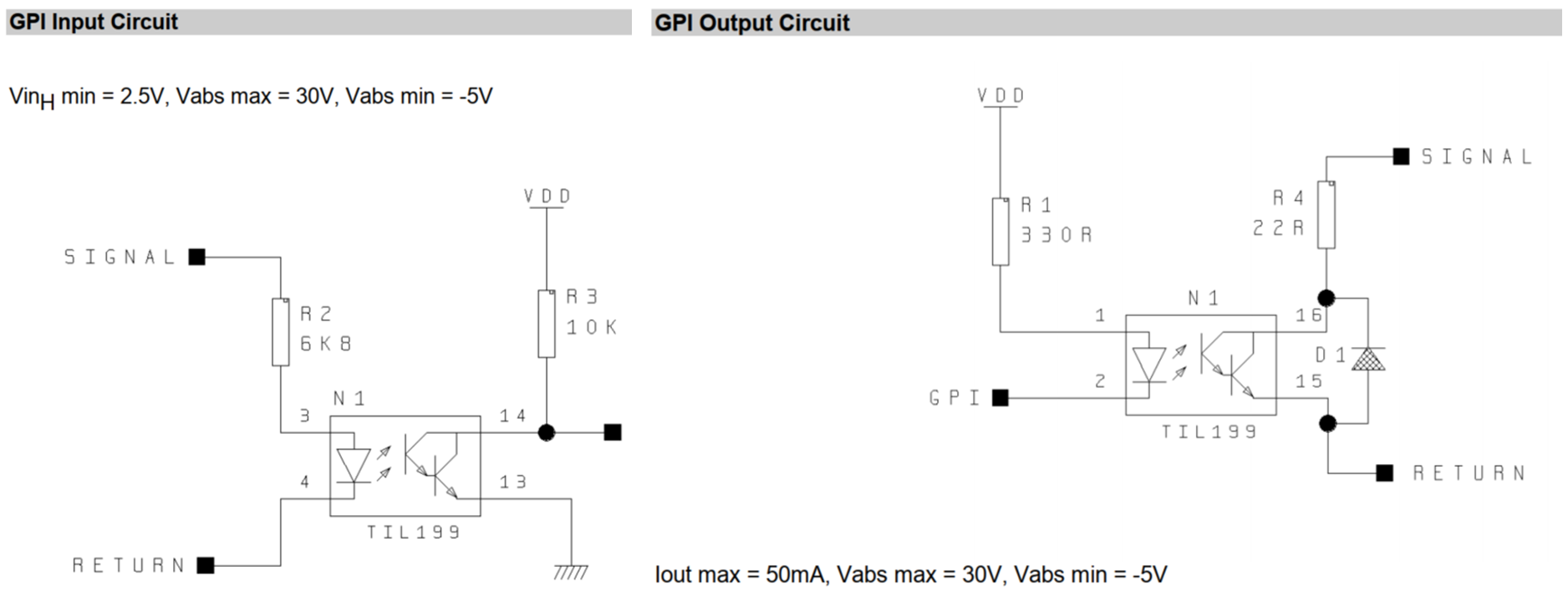

Zou u me wat extra uitleg kunnen geven bij deze 2 schema´s ik kan er niet goed aan uit.

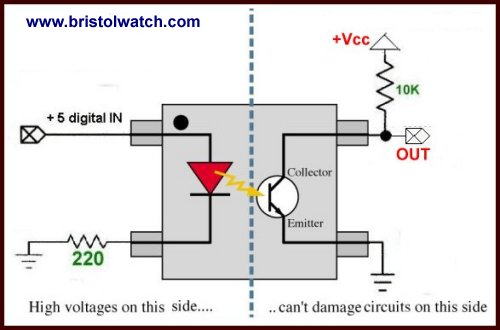

De TIL199 is een optocoupler: een IC met een LED en een fototransistor ingebouwd. Ze worden gebruikt om een aan/uit signaal door te sturen zonder dat de spanning van het ene toestel moet worden verbonden met die van de andere. Er is geen verbinding tussen de ingang (pennen 1 en 2) en de uitgang (pennen 15 en 16). Als de LED aan gaat, gaat de transistor geleiden. Zo kan het ene toestel aan het andere doorgeven of de status aktief is of niet. Het toestel dat het signaal uitstuurt kan zo eenvoudig zijn als een gewone schakelaar die bv. in een knop zit die een spelkandidaat moet indrukken. In het linkse schema wordt de LED aangesloten via SIGNAL en RETURN. Het toestel waar de optocoupler is ingebouw kan op deze manier pulsen ontvangen. In het rechtse schema kan een stroompje vloeien van SIGNAAL naar RETURN als het toestel waar de optocoupler in zit deze uitgang aktief maakt.
VDD is de voedingsspanning, meestal 5 of 12V.

Bij het deeltje GPI/ GPO wordt er over pull up en pull down gepraat. Ik had geschreven dat bij pull up de spanning positief gemaakt wordt en de schakelaar naar nul getrokken wordt. Bij pull down het omgekeerde, maar dit begrijp ik niet meer zo goed.

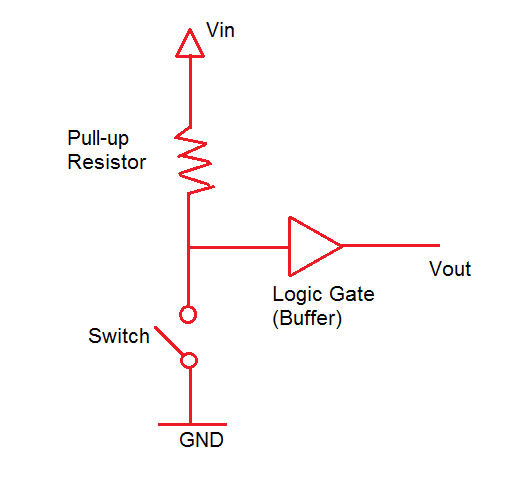

Met een pull-up wordt met een weerstand de spanning op die lijn naar de voedingsspanning getrokken, vb 12V.
De spanning op die lijn is dan 12V want er vloeit geen stroom door de weerstand, en er is dus ook geen spanningsval over die weerstand.
Als je dan met een schakelaar die lijn naar 0V verbindt, wordt deze op 0V gezet als je de schakelaar indrukt.
Over de weerstand staat er dan 12V.

Ik begrijp het een beetje, denk ik. Waarom blijft de spanning over de weerstand 12V als je met behulp van een schakelaar die lijn met 0V verbonden hebt en die schakelaar indrukt?

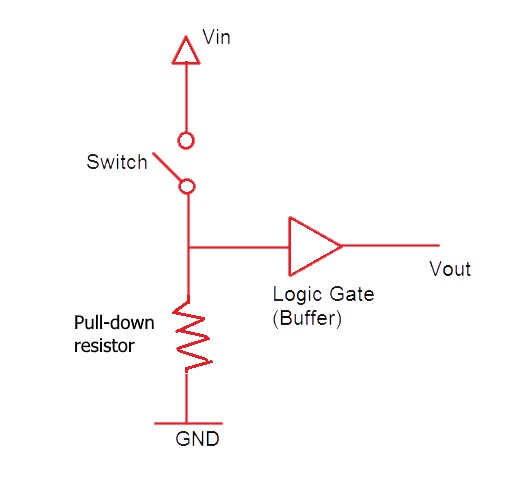

Is pull down dan het omgekeerde hiervan? Dat de spanning op een lijn met een weerstand naar 0V getrokken wordt en dat de schakelaar de lijn met 12V verbindt?

Ik denk dat ik het begrijp. Doordat de schakelaar de lijn sluit, verplaatst de 12V naar de weerstand waardoor er een spanningsval van 12V is? Hier komt dan wel stroom te pas?
