Audio

Audio en video (Audio)
1BGM: Videotechnieken / 2003_2004 / Laatste aanpassing op 2006-06-25.
Nog een laatste: deze cursus heet wel videotechnieken, maar nu ik weet hoe dit signaal tot stand komt en hoe het verstuurd wordt vraag ik me toch af hoe en op welk moment het audiosignaal daarbij gevoegd wordt? Of is dit iets voor volgend jaar?
Audio wordt nooit bij de video gevoegd. Enkel als men het heeft over het transport en de opslag van audio en video signalen komen deze samen. Bv op een tape worden audio en video op dezelfde band weggeschreven, maar ieder wel op een verschillende plaats.

Audiolevels (Audio)
1PBAK: Technologie 1 / 2018_2019 / Laatste aanpassing op 2019-01-04.
Ik had nog een vraagje over ´dBFS´ dit is een audio level ten opzichte van Full scale, maar wat houd de full scale in?

Als we het over dBFS hebben, spreken we over digitale audio.
Full scale is dan wanneer we de hoogste digitale waarde hebben. Het is dus de maximale waarde die het audiosignaal kan hebben: clipping level.

Bodediagram (Audio)
AK SD 1: Audiotechnologie 1 / 2020_2021 / Laatste aanpassing op 2021-06-04.

Ik heb nog een vraag: wat stelt dat Bodediagram voor op pagina 83?

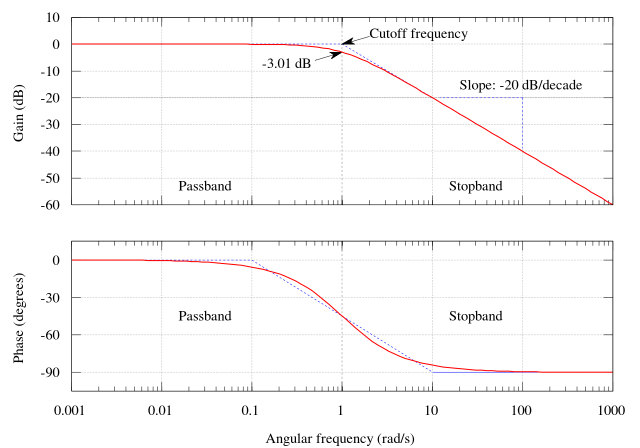

[LB] Het bodediagram is de combinatie van twee grafieken. De eerste geeft de amplitude weer ten opzichte van de frequentie. De tweede de fasedraaiing van het signaal ten opzichte van de frequentie.

Waarom is er aan die lijn plots een daling van de ampltidue en fase verschuiving?
[LB] Ik vermoed dat je de vertikale lijn bedoelt. Deze geeft de ingestelde frequentie van het filter voor. In de figuur hierboven staat die lijn op ´1´.
De waarden veranderen wel niet plots. Ze veranderen gradueel. Omdat het hier een voorbeeld is van een laag-doorlaatfilter, gaat de amplitude van hoog naar laag, en staat op -3dB op de filterfrequentie.
De fase verandert van 0° naar -90°, met -45° op de ingestelde frequentie.

Stelt die lijn een filter voor?
[LB] Er zijn twee lijnen, een voor de fase en een voor de amplitude. De twee lijnen geven dus de fase- en amplitue voor van een laagdoorlaatfilter.

Of betekent het dat voor alle frequenties vanaf de lijn er een daling is van de amplitude in het signaal.
[LB] Dit begrijp ik niet.

Fantoom- en tonader voeding (Audio)
1PBAK: Technologie 1 / 2018_2019 / Laatste aanpassing op 2019-01-03.
Ik weet nog niet echt goed wat juist het verschil is tussen fantoomvoeding en tonader.
Phantoom en Toonader zijn manieren om stroom en spanning over een microfoonkabel tot bij de microfoon te krijgen.

48V Phantom: +48V op pinnen 2 en 3 samen; massa op pin 1.
Omdat gebruik gemaakt wordt van een symmetrische verbinding wordt aan de ingang van de audiotafel of recorder waar die microfoon is op aangesloten, de 48V van de -draad agfetrokken van de 48V van de +draad, en blieft er dus aan de ingang van dat opnametoestel niets over van de ingangsspanning, en hebben we er dus geen last van.
12V A-B Tonader: +12V op pin 2; massa op pin 3; geen voedingsspanning op pin 1.
Bij audio gaan de signalen tussen 20Hz en 20kHz in frequentie. Deze voedingsspanning ie een gelijkspanning, en wordt dus weggefilterd aan de ingang van de audiorecorder of mengtafel.
48P en 12T zijn dus totaal verschillend en niet compatibel met elkaar.

Golven (Audio)
1PBAK: Technologie 1 / 2020_2021 / Laatste aanpassing op 2020-11-16.

Tijdens de les heb ik genoteerd dat een geluidsgolf een longitudinale golf is. Maar tijdens het leren en opzoeken van foto´s lijkt het dat een geluidsgolf (qua figuur) meer op een transversale golf lijkt.
Wat is het juiste?

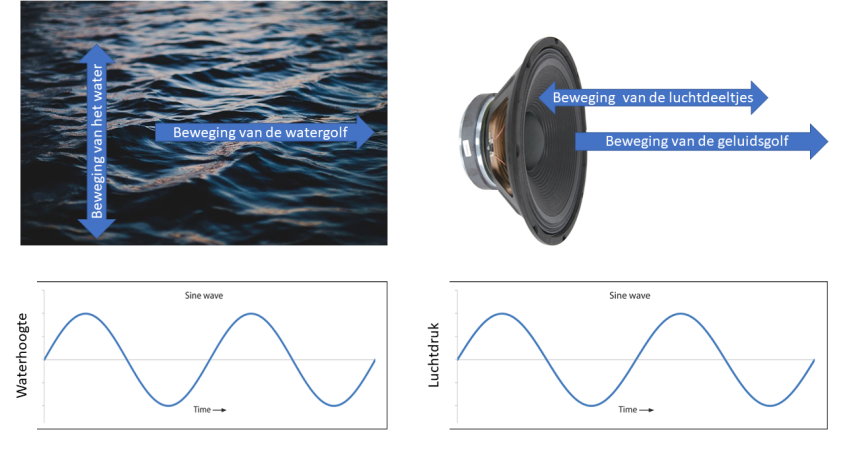

Kan je de figuur hieronder eens bekijken?
Bij Longitudinale golven gaat de beweging van het medium (lucht bij geluidsgolven) in dezelfde richting als de geluidsgolf.
Bij Tranversale golven staat de beweging van het medium (water bij golven op zee) loodrecht op de beweging van de golf.
Als we deze uitzetten in een grafiek waarbij we de luchtdruk (geluid) of we hoogte (watergolf) uitzetten in een grafiek, zien deze er hetzelfde uit. Daar kan je geen verschil zien.

Harmonischen (Audio)
1PBAK: Technologie 1 / 2018_2019 / Laatste aanpassing op 2019-01-03.

Wat zijn harmonischen?

Een harmonische is een golf waarvan de frequentie (geheel) veelvoud is van de grondfrequentie. Afhankelijk van de context kan deze grondfrequentie de laagste frequentie in het spectrum zijn (fourrieranalyse), of de frequentie van de originele golf (vervorming).
Harmonischen zijn van nature aanwezig in klanken. De grootte en het aantal ervan bepalen hoe een klank klinkt. Zo zal een piano die een LA speelt (440Hz) ander klinken dan een viool die diezelfde noot speelt, en zal weer anders klinken dan de zuivere toon van 440Hz.
Ik heb enkele klanken van 440Hz in bijlage gestoken.
https://en.wikipedia.org/wiki/A440_(pitch_standard)

Harmonischen kunnen ook ontstaan door vervorming (oa. in elektronica). Typisch aan de harmonische vervorming is dat aan het originele signaal frequenties worden toegevoegd die een veelvoud in frequentie zijn van het originele signaal.

THD (Audio)
AK SD 1: Audiotechnologie 1 / 2018_2019 / Laatste aanpassing op 2019-05-23.
Bij 1.10 THD ben ik een beetje in de war door deze zin:
"Dit geldt zowel voor harmonische vervorming als voor intermodulatieeffecten, phase- en groupdelay, crosstalk en ruis."
Ik dacht dat intermodulatie ook gezien werd als harmonische vervorming, want wat is dan een voorbeeld van harmonische vervorming? Is harmonische vervorming Soft en Hard Clipping?

Intermodulatievervorming is een vervorming door het interfereren van harmonischen van een signaal. Deze harmonischen kunnen ontstaan door harmonische vervorming.
Ze zijn dus verbonden aan elkaar, maar niet hetzelfde.
In je voorbeeld moet je de volgorde aanpassen.
Soft- en hardclipping zijn vormen van harmonische vervormingen, maar er zijn er meer.

Timbre (Audio)
1PBAK: Technologie 1 / 2018_2019 / Laatste aanpassing op 2019-01-03.
Wat is timbre?

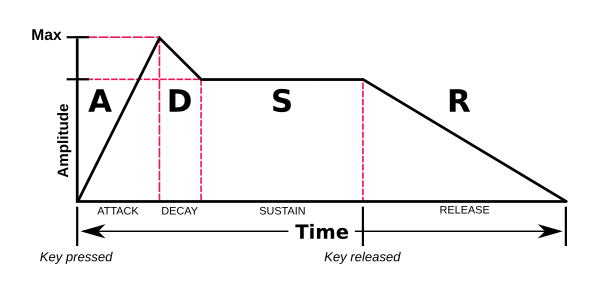

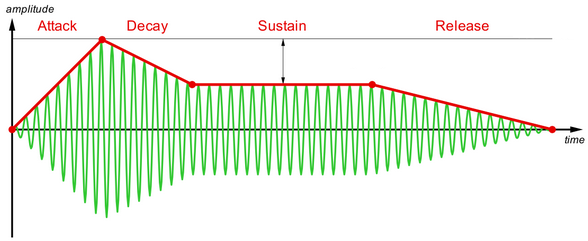

Het timbe is de klankkleur. Deze wordt oa. bepaald door de harmonischen, maar ook door eventuele andere frequenties die in die klank zitten. Ook bepalend voor de klankkleur is de omhullende. De omhullende wordt oa. beschreven door aanzet (Attack), verval (Decay), aanhouden (Sustain) en loslaten (Release) van de klank.

VU-meter (Audio)
1PBAK: Technologie 1 / 2018_2019 / Laatste aanpassing op 2020-10-22.

Op dia 113 van onze cursus Technologie staat bij de uitleg over ´frequency response´ een engelse uitleg. Hierdoor kan ik niet goed begrijpen wat de frequency response juist is. Kunt u misschien wat meer uitleg geven?

Frequency response:In welke mate de uitlezing afhankelijk is van de frequentie.
De uitlezing wordt gedefiniëerd bij 1000Hz.
De uitlezing mag niet meer dan 0,2dB afwijken tussen 35Hz en 10kHz. Tussen 25Hz en 16kHz mag dit maximaal 0,5dB zijn.

Wat wordt er juist bedoeld met dat de uitlezing gedefiniëerd wordt bij 1000 Hz?

Dat de meter wordt gecalibreerd bij 1kHz: bij 1kHz en +4dBu aan signaal moet deze 0VU aangeven.
Als het signaal van +4dBu loopt tussen 35Hz en 10kHz moet de uitlezing steeds 0VU +/- 0,2dB zijn.

Nu snap ik het al wat beter, maar nog niet helemaal. Sorry voor de vele vragen. Kan u misschien nog wat extra uitleg geven over wat er juist bedoelt wordt met dat als het signaal loopt tussen 35Hz en 10kHz de uitlezing 0VU +/- 0,2 dB moet zijn?

De VU-meter is iets om niveau´s te meten.
Het is de bedoeling dat dat dan ook correct gebeurt.
De klanken die we beluisteren hebben verschillende frequenties, en liggen tussen 20Hz en 20.000Hz.
Als we het niveau van de klank willen meten, moet dat dus correct verlopen over al die frequenties.
De slide waar jij het over hebt, bespreekt de eigenschappen waar de VU-meter (Volume Unit meter) moet aan voldoen om de meting correct uit te voeren.
De VU-meter wordt zo gemaakt dat deze bij een audiosignaal van +4dBu aan 1kHz een uitleding geeft van 0VU.
In de ideale wereld zal +4dBu aan andere frequenties ook 0VU moeten geven, maar dit is moeilijk te maken. Daarom laat men een kleine afwijking toe.
Voor frequenties tussen 35Hz en 10kHz mag deze afwijking maximaal 0,2dB zijn. Voor frequenties buiten deze range, van 25Hz en 16kHz, mag deze afwijking iets groter zijn, namelijk 0,5dB.
