Meten
2T & 20T pulse
2BGM: TVstudiotechnieken / 2005_2006 / Laatste aanpassing op 2006-06-25.
p 178, de 2T pulse) Er staat
uitdrukkelijk bij dat het de kortste puls is die door het systeem kan gaan; om
de vervorming voor en na te meten. Maar waarom moet die kort zijn? Die kan toch
evengoed lang (maar blokvormig) zijn?
Inderdaad, maar dat maakt het meten moeilijker.
Als je van een blokgolf wil meten hoe de hoge frequenties
er uit zien, dan moet je de stijg en daaltijd van de flanken meten.
Bij een blokgolf die lang genoeg 'hoog' is, zal de spanning altijd welk ergens
het 100% niveau halen.
Bij de 2T puls zal de spanning niet het maximuim halen als
de bandbreedte van
het videotoestel / de videoketen die je nameet niet de 5 MHz haalt. De
maximale spanning die de 2T puls haalt is dus al onmiddellijk een indicatie voor
de bandbreedte.
Doordat de stijgende en dalende flank dscht bij elkaar liggen in de 2T puls, is
het ook eenvoudiger de in-en uitslinger effecten na te gaan.
2T & 20T pulse
2BGM: TVstudiotechnieken / 2005_2006 / Laatste aanpassing op 2006-06-25.
p 179, de 20T pulse) Men telt hier een sinus kwadraat op met de
kleurendraaggolf, 4,43Mhz. Maar wat neemt men juist voor die sinus kwadraat;
omdat er staat dat deze de lage frequenties weergeeft? Hoe wordt die dan
weergegeven?
De sin kwadraat is een signaal dat gaat van 0 IRE tot
50 IRE, en bekomen wordt door het kwadraat te nemen van de eerste alternantie
van een sinussignaal, waarvan de periode 2 keer 20T is. Deze 2 keer is
afkomstig van het feit dat de periode van een sinus twee keer de lengte is van
één enkele alternantie.
Burst vs Multipluse & 20Tpluse
3BGM: Signaalanalyse / 2005_2006 / Laatste aanpassing op 2006-06-25.
hey,
ik heb nog enkele vraagjes omtrent het examen van donderdag. Er is gezegd
geweest dat we het hoodstuk meten moesten kennen en enkele bijlagen. Nu heb ik
alles wel teruggevonden op je website. De text van 2BGM
staat er wel niet. De meeste bijlagen dan weer wel. Maar ik
vroeg me af wat we er juist van moesten kennen en wat al dan niet.
Uit de text van 2 BGM: de werking van de meettoestellen, uit de
bijlagen: de toepassing, het gebruik (en ook legal-valid) , uit de lessen: hoe
meten, wat meten, meetsystemen, ...
Zal het examen gaan over de
dingen die we in de les hebben gezien met de bijlagen en het hoofdstuk meten
als ondersteuning Ja , of moeten we echt al deze
bijlagen kennen in details neen, je moet wel de
toestellen kunnen bedienen. Mij lijkt het eerste logisch maar je kan
niet zeker genoeg zijn op de dag van vandaag hè!
Dan had ik nog een klein vraagje omtrent testgeneratoren. Het gaat over het
verschil tussen de multiburst en de multipuls. De burst is een signaal met in
hetzelfde signaal verschillende frequenties (of eventueel een sweep) om de
verschillende frequenties te controleren. Ja De
puls zijn opeenvolgende pulsen met verschillende frequenties, dit om de
kwaliteit van de transmissie te beoordelen. JaMaar
doen deze twee nu niet exact hetzelfde, het één in pulsen, het ander in een
doorlopend signaal. Neen, Een sweep is bv een continu
oplopende frequentie, maar daarin is dus niet meer te zien of er bv
verschillen in vertraging van het signaal zijn tussen de verschillende
frequenties. Als er pulsen worden gegeven, dan is dit beter zichtbaar.Of
hebben ze elk hun eigen functie Inderdaad en heb
ik het volledig verkeerd voor Neen, sommige zaken kunnen
immers zowel met de multipulse als met de sweep gemeten worden, bv amplitudes
en heeft het voordeel zowel beiden te kunnen uitvoeren (op check, dubbelcheck
na)?
Dan had ik ook nog een klein vraagje omtrent de figuur die bij de 20Tpuls
staat. Het probleem is dat het verschil tussen de fasefout en de schets waarin
zowel de fase als de amplitudefout staan mij ontgaat. Mij lijkt het logisch
dat de sinus (fasefout) ook omhoog verschoven wordt (de sinus superponeren op
de amplitudefout) maar dat is in die tekening niet echt duidelijk te zien.
-- Het is eigenlijk correcter te spreken van een
timingfout (verschil in timing tussen Y en C) en een gainfout (verschil in
versterking tussen Y en C) --

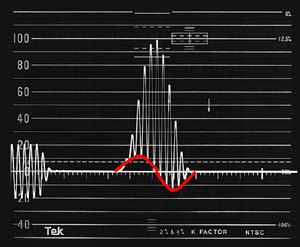

Timingfout:

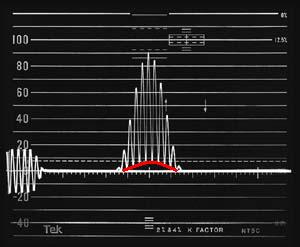

Gainfout:

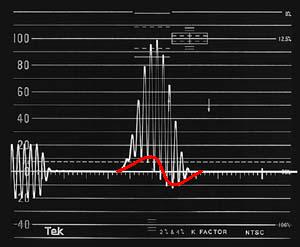

Timing en gain fout (ik heb hier geen voorbeeld van, en daarom is de baseline getekend op de figuur van de fasefout).
